一、VOCS在線監測系統產品概述
1.VOCS在線監測系統產生背景及應用領域
揮發性有機物(VOCs)是形成細顆粒物(PM2.5)、臭氧(O?)等二次污染物的重要前體物，進而引發灰霾、光化學煙霧等大氣環境問題。隨著我國工業化和城市化的快速發展以及能源消費的持續增長，區域內空氣重污染現象大范圍同時出現的頻次日益增多，嚴重制約社會經濟的可持續發展，威脅人民群眾身體健康。因此，為根本解決PM2.5、O?等污染問題，切實改善大氣環境質量，國家積極推進其關鍵前體物VOCs的污染防治工作。近年來，京津冀及周邊各省市就加強重點工業源揮發性有機物排放在線監控工作，對重點行業揮發性有機物（VOCs）固定污染源、無組織排放在線監測設施和超標報警傳感裝置安裝、聯網提出明確建設要求。
VOCs排放監測主要涉及石油化工、有機化工、制藥制造、工業涂裝、機械制造、包裝印刷、電子生產、合成革、涂料油漆、服裝加工、家具制造、膠黏劑、制鞋、油品儲運的行業。同時排放具有無組織逸散和有組織固定污染源排放、污染物質種類多、濃度變化大、排放時間不確定等特點。TVOC自動監測報警系統可實時聯系提供TVOC總量及各行業重點監測因子數據，并與環保局主管部門實時在線聯網，實現TVOC總量減排實時監控及排污收費等功能。
2.VOCS在線監測系統監測范圍
本產品監測因子為苯、甲苯、二甲苯、苯乙烯、三氯乙烯、三氯甲烷、三氯乙烷、二異氰酸酯（TDI）等等。
產品依據《環境空氣揮發性有機物氣象色譜連續監測系統技術要求及檢測方法》（HJ 1010—2018）
《關于加強固定污染源廢氣揮發性有機物監測工作的通知》
《固定污染源廢氣總烴、甲烷和非甲烷總烴的測定氣相色譜法》
TVOC有組織排放在線監測總有機物分析、無組織排放、TVOC煙氣廢氣在線監測；
TVOC回收、整理前/后的在線監測中的總有機物分析；
熱電廠循環流化床鍋爐用于燃燒控制室的煙道氣體監測；
鋼鐵廠軋鋼加熱爐用于解決降低氧化燒損或脫碳層厚度時的爐氣氣氛檢測；
全氫熱處理爐用于檢測輻射管是否燒穿漏氣；汽車尾氣排放檢測；
其他工業窯爐及垃圾焚燒爐廢氣監測。工業排放有機揮發性廢氣；
排放管道中總碳?xì)浠衔?THC)及非甲烷總烴(NMHX)、苯類、二甲基甲酰胺、烷類、烯類及環狀芳香族碳?xì)浠衔锏亩慷ㄐ苑治觯?/p>
工業區或化工區復雜有毒有害有機物；
污染源VOC在線監測；
惡臭類有機硫化物在線監測；
廠界多點無組織排放在線監測

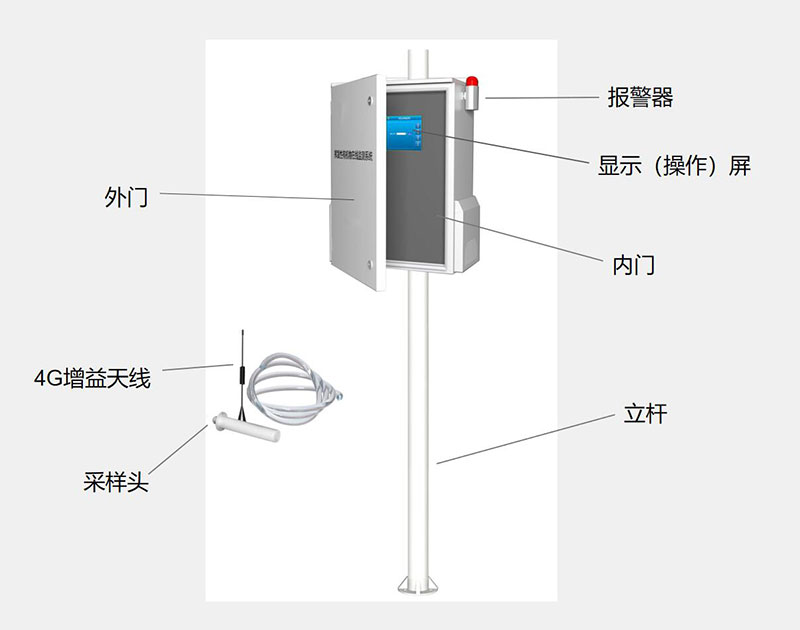

3.VOCS在線監測系統結構組成
4.VOCS在線監測系統監測原理
電化學、有組織
二、VOCS在線監測系統產品特點
1.高性能傳感器，具有良好的抗干擾性能，預處理單元穩定可靠,采用隔膜泵技術。
2.液晶面板顯示采用7"觸摸大屏顯示,全中文界面,人機交互界面方便操作。直觀顯示工作數據。
3.無線4G網絡傳輸數據,傳輸穩定可靠，全軟件自動校準功能。
4.支持反吹功能。檢測現場具有現場聲光報警功能，氣體濃度超標即時報警，是危險現場作業的安全保障。
5.獨立氣室，更換傳感器無須現場標定，傳感器關鍵參數自動識別。
6.采用微處理器技術，響應速度快，測量精度高，穩定性和重復性好
7.檢測現場具有現場聲光報警功能，氣體濃度超標即時報警，是危險現場作業的安全保障
8.現場帶背光大屏幕多參數LCD顯示，直觀顯示氣體濃度、類型、單位、工作狀態等
9.獨立氣室，更換傳感器無須現場標定，傳感器關鍵參數自動識別
10.全量程范圍溫度數字自動跟蹤補償，保證測量準確性
三、VOCS在線監測系統產品參數
顯示單元 | 顯示參數 | 7”真色彩液晶屏（800×480) |
操作方式 | 觸摸操作 | |
傳輸標準 | 數據協議 | 污染源在線自動監控（監測）系統數據傳輸標準（HJ212-2005) |
通信接口 | 傳感器接口 | RS485/Modbus |
開關量接口 | 2路 | |
數據通信 | 4G無線傳輸，1min上傳間隔 | |
工作環境 | 溫度 | -25℃～+70℃ |
濕度 | 5%RH ～95%RH | |
系統參數 | 電源 | AC220V±10% 50Hz |
功耗 | ≤15W | |
電磁兼容 | IEC三級 | |
TVOCs探頭 | 測量原理 | PID |
采樣方式 | 泵吸式（2L/min) | |
量程 | 0~20ppm,100ppm,1000ppm | |
溫濕度 | -20～70℃;0～~100%RH | |
示值誤差 | ≤10%FS | |
零點漂移 | 1H零點漂移≤5%FS 24H零點漂移≤20%FS | |
量程漂移 | 1H量程漂移≤5%FS24H量程漂移≤20%FS | |
響應時間 | <120s | |
重復性 | ≤5% | |
測量誤差 | ≤20% |
四、VOCS在線監測系統云平臺
1.政府監管平臺完美對接能力
2.多任務、高并發、低延時
3.多平臺同步查看、多維度檢索能力
4.數據高亮報警與短信推送能力
5.多層級管理與權限分配能力
6.支持?jǐn)?shù)據大屏展示與定制開發
