化工園區臭味監測系統

一、化工園區臭味監測系統功能要求

間歇性監測或連續24小時針對污染區域進行環境惡臭監測，標準監測指標可以同時實現GB14554標準中規定的污染物控制種類：臭氣濃度OU值、氨氣、硫化氫。

二、化工園區臭味監測系統檢測部分

監測系統由多種傳感器混合陣列組合，傳感器類型應有金屬氧化物傳感器、PID光離子檢測器、電化學傳感器、ETO傳感器。

每支傳感器可以進行單獨插拔，可以進行單獨校準和更換。

現場具備儀器設備校準操作功能，無需拿回實驗室進行校準。

使用多傳感器陣列布設時，應建立符合人工嗅辨方法的工作分析曲線，模擬人的嗅覺系統。

三、化工園區臭味監測系統顯示控制系統

選用7寸真彩色液晶觸摸屏，可顯示所有實時監測數據，顯示系統工作狀態。

本機可顯示歷史濃度曲線圖，以圖表的形式直接顯示數據變化、組分占比情況，實時數據分析，有助于事件判斷。

內置參數設定，具有傳感器預維護功能，可以及時提醒客戶對傳感器進行維護。

數據記錄至少可達1,000,000條，內置數據庫、可USB數據拷貝。

分析儀可以輕松進行固件升級，可以通過U盤實現固件升級。系統也可以進行遠程一鍵升級、參數配置修改等功能。

四、化工園區臭味監測系統通信系統

物聯網接入服務器，采用專業的通信SOC處理器，雙核四線程，主頻高達880MHz，標配大容量Flash。基于強大的硬件平臺，可以實現功能豐富的軟件，以滿足多樣化的監測應用。深度定制的JYun操作系統，支持GPRS，RJ45、ZigBee、LoRa、WIFI、NB-IOT等通訊方式。靈活的組網和安全的數據傳輸。主板及元器件均符合工業級標準，支持9~36V寬電壓輸入，環境溫度范圍可達-20~65℃。

支持Modbus通訊協議，可對系統進行設置和通信。數據可通過4G無線、有線485傳輸，可選配通過電腦網頁或手機APP實時查看監測數據。

支持云端數據儲存。并且可以實現多服務器并發傳輸功能，最多可支持直接上傳3個平臺，分析儀支持HJ212-2017網絡協議與數據管理平臺連接。

系統軟件具備數據直傳、數據存儲、統計分析、超標報警、點位編寫等功能。

五、化工園區臭味監測系統預處理部分

具有昆蟲及大顆粒物過濾、粉塵過濾和水汽過濾，有效過濾樣氣中的油氣、水汽、粉塵等，有效減少監測過程中的干擾，更加快速、高效、準確獨特氣路設計，有效解決氣體傳感器間的干擾，保證傳感器在穩態環境下工作。

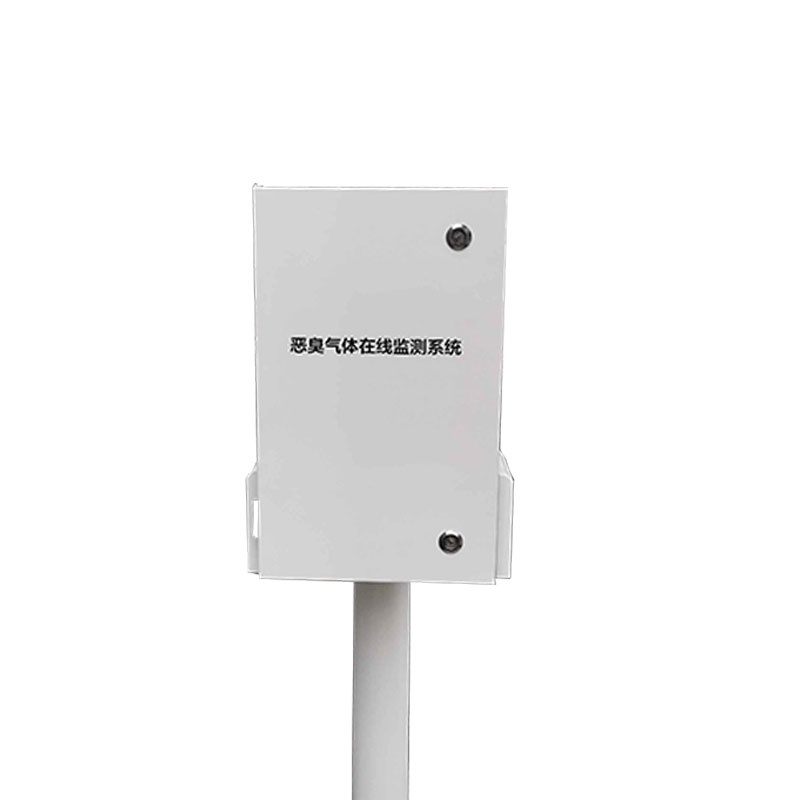

六、化工園區臭味監測系統機箱部分

立桿制造工藝：配備避雷針和接地：桿頂部配置避雷針.分段組合方式，方便物流運輸。

機箱整體采用室外塑粉整體噴塑，經180°高溫定塑，涂層外觀質量優異，涂層耐腐耐磨能力高出很多。整體外觀穩固、大方、厚重，承重強度大，解決了大風等惡劣天氣時立桿晃動嚴重的問題。防水等級IP53以上，室外環境使用安全。

七、化工園區臭味監測系統傳感器參數

1、OU 技術參數

2、NH3 技術參數

3、H2S技術參數
