一、雷達明渠流量計產品簡介
ML3雷達波定點在線測流是一種全自動流量遙測系統，可以全程監測明渠水流量過程。該測流系統不受溫度、濕度、降雨、水深、渾水、水面漂浮物影響，非常適合灌區、河道等明渠渠道水情下的流量測驗。

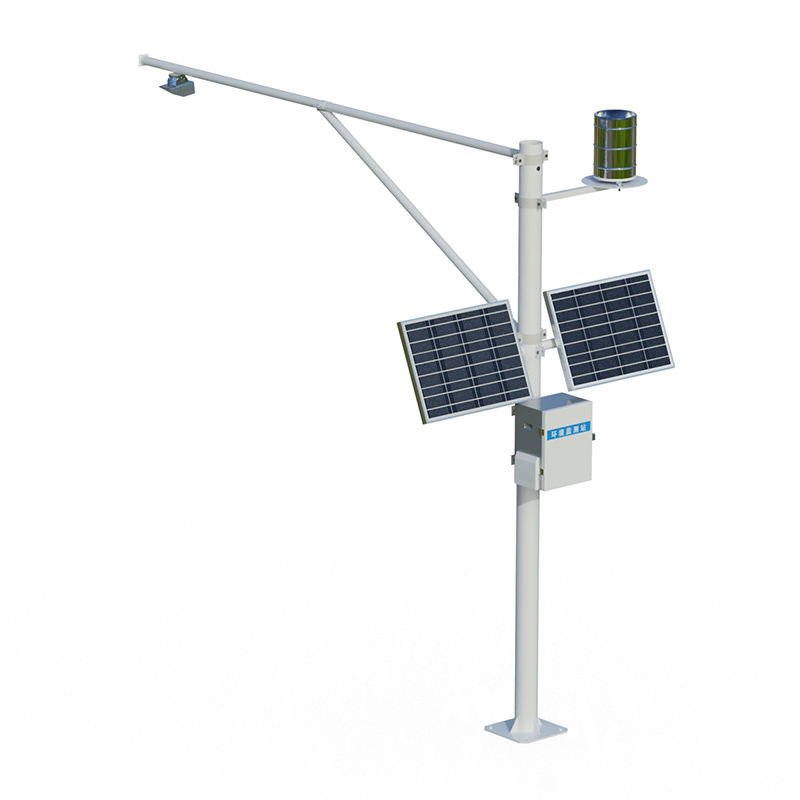

二、雷達明渠流量計組成部分
主要組成設備
（1）雷達水位表面流速流量三合一；
（2）遙測終端機RTU；
（3）太陽能供電系統；
（4）立桿與支架；
（5）避雷接地。
三、雷達明渠流量計工作原理
雷達表面流速儀是基于脈沖雷達技術原理測量河渠水體表面流速，同時與雷達水位傳感器配合使用，安裝在河道、灌區等明渠渠道的規則型斷面處，計算流量，即：在規則斷面處，測量出水流通過該斷面的速度，同時測量出水體的深度，通過數學幾何原理計算出通過該斷面的水流流量。
四、雷達明渠流量計測流站特性
雷達明渠流量計的主要特性是采用非接觸式方式測流，其主要有一套雷達水位流速流量三合一傳感器組成，通過立桿架設方式懸空于渠道上方，通過對規則斷面的水位深度及瞬時表面流速的測量，計算出此一時刻通過該斷面的流量。主要特性如下：
（1）優勢
采用非接觸式，可帶水安裝，不受渠道水流、積水限制；
無阻水現象；
不易受渠道中的雜物、漂浮物影響；
不受水質、泥沙含量的影響；
適用于流速較快、流量較大的渠道。
（2）干擾因素
風速的影響：風速容易造成水面的波動，產生誤報誤測現象；
流速較慢：當水面流速較慢時候，測量誤差增大；
風沙天氣：風沙天氣對雷達波的信號強度影響較大，致使測量誤差較大；
強降雨天氣：遇到強降雨的天氣，雷達波容易受雨強影響，致使測量誤差較大。
五、雷達明渠流量計技術參數
水位測量
測距范圍：0.1-40米
測距精度：±5mm
測距分辨率：1mm
間隔時間：1-5000min
流速測量
測距范圍：0.15～15m/s
測速精度：±2%
速度分辨率：0.01m/s
流量測量
流量=平均流速x過流斷面面積x修正系數
平均流速由流速計采集流體表面流速，并經過模型計算得到
過流斷面面積由水位計測得的水位以及斷面信息算出
雨量監測
測量范圍：雨強0～4mm/min
測量精度：±0.2mm
分辨率：0.2mm
承雨口徑：φ200mm
供電方式：太陽能電池板+蓄電池組合供電
太陽能功率：100W（選配）
蓄電池參數：DC3.7V 10Ah
支架高度：立桿3米橫臂3米
工作環境：-45℃～85℃（不結冰狀態）
