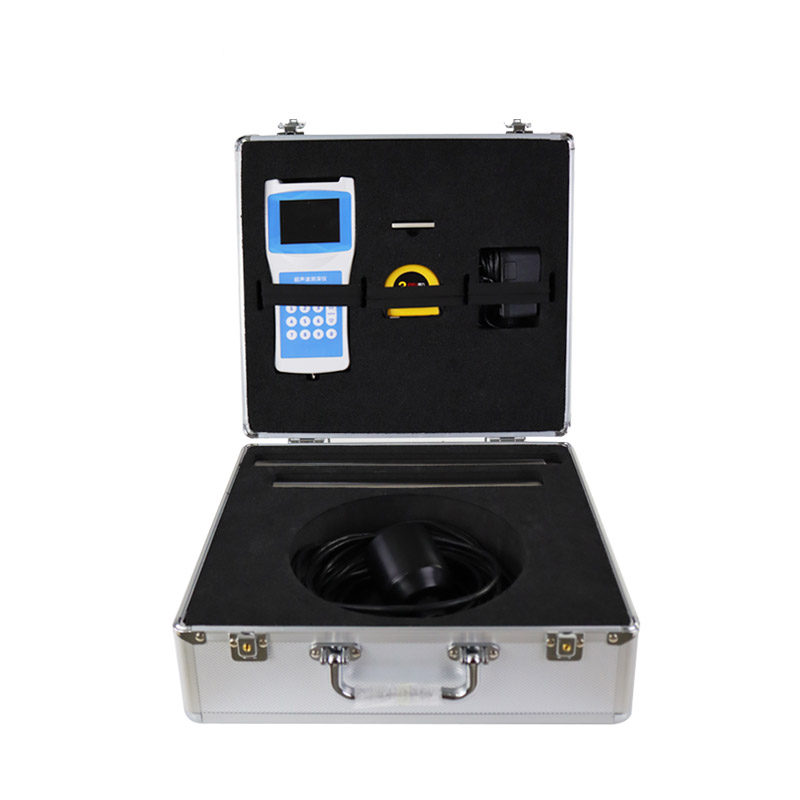

一、便攜式聲吶測深儀產品簡介
便攜式聲吶測深儀是測量水庫、湖泊、江河、淺海等水體的便攜式測深儀，測深時將超聲波換能器置于水面或一定位置，利用超聲波在水中的固定聲速VC和超聲波發射到接收的時間T，儀器自動換算出水深H。本品是我司積多年生產經驗，吸取了多種同類產品優點，而開發的一款方便適用的手持式超聲波測距儀表。超聲波收發轉換電路采用專用大規模集成電路，元件貼片率99%，并以液晶顯示測深結果，保證了產品的長期可靠性，同時將其功耗降到了極低。具有測量精確、耗電省、可靠性高、使用方便、操作簡單、測量速度準確、攜帶方便等優點。儀器可在靜水中測深，也可在具有一定速度的水中測深;水流速度可達5m/秒左右，是水文測驗、水電廠庫區、湖泊、河道勘測和環境水域監測的理想水深測量儀器。
二、便攜式聲吶測深儀技術特點
中，小型船舷外（內）安裝，電纜線10米；
靜態定點測量；
自穩定測量技術與快速跟蹤技術，實時反應真實測量結果；
內置看門狗電路，保證長時間運行可靠、穩定；
大容量存儲，采用U盤導出數據；
高精度時鐘，年誤差3PPM；
FAT32文件系統自動導出存儲為CSV格式文件；
采用高亮屏顯示，野外測量數據顯示更加清晰；
三、便攜式聲吶測深儀技術參數
| 測量原理 | 超聲波測量法 |
| 量程范圍 | 0-150米 |
| 盲區 | 0.5米 |
| 功率 | 發射功率32級，自動增益調整 |
| 最小顯示分辨率 | 0.1mm |
| 精度 | ±1%×量程 |
| 顯示 | 中文LCD全彩屏顯示 |
| 工作頻率 | 200~2000KHz |
| 現場設置： | 通過傳感器按鍵完成 |
| 標定： | 出廠標定，可現場校準 |
| 輸出、存儲 | U盤導出數據，板載FLASH對測量數據生成EXCEL文件自動存儲，最大存儲數量5000條。 |
| 工作電壓： | 內置電池，外接充電器 |
| 鍵盤： | 數字按鍵 |
| 材質： | 主機：ABS工程塑料 |
| 傳感器：ABS工程塑料 | |
| 測桿：不銹鋼，2根 | |
| 重量： | 主機：300g |
| 傳感器：650~750g | |
| 傳感器電纜： | 線徑5～10mm×10m |
| 傳感器配重管： | 長度53cm |
| 溫度測量范圍： | -45℃～85℃ |
| 工作溫度： | ≤80%RH無結露 |
| 儲存溫度： | ≤80%RH無結露-40℃～70℃ |
