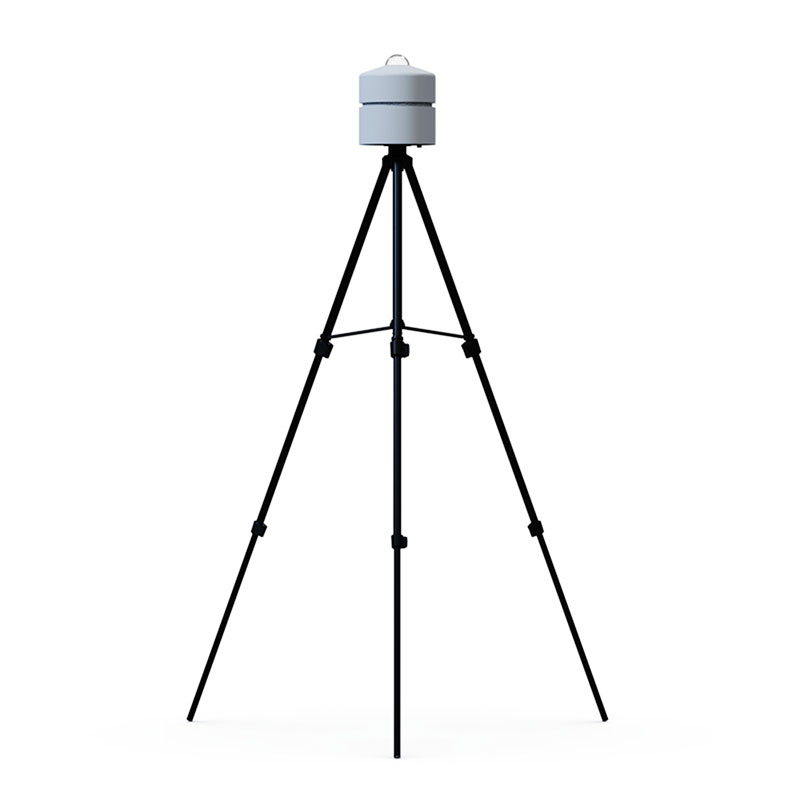

一、太陽輻射記錄儀產品簡介
太陽輻射記錄儀是一款高集成、低功耗、可快速安裝、便于野外監測使用的高精度自動氣象觀測設備。
該設備免調試，可快速布置，適用于各類應急氣象短期觀測、移動氣象監測等氣象數據的獲取。廣泛運用于氣象、太陽能利用、農林業、建筑材料老化及大氣環境監測等部門的太陽輻射能量的測量。
本產品符合ISO9060和WMO世界氣象組織規范(CIMO Guide)技術規范要求。
本產品符合中國氣象最新標準《GB∕T 19565-2017總輻射傳感器》要求。
二、太陽輻射記錄儀產品特點
1.傳感器：內置高精度感光元件，穩定性好、精度高；同時在感應元件外安裝了由精密光學冷加工磨制而成的石英玻璃罩，有效防止了環境因素對其性能的影響
2.光譜范圍：0.28～3μm太陽總輻射強度
3.傳輸：標配GPRS、藍牙、485轉USB三種傳輸方式
4.功耗：1.75W
5.鋰電池：可拆卸鋰電池包，容量12000maH，電池續航時間≥50h
6.支架：鋁合金，可伸縮
7.箱體：減震防護拉桿箱，攜帶方便
三、太陽輻射記錄儀技術參數
參數名稱 | 規格參數 |
等級標準 | FIRST CLASS |
時間響應（95%） | 13s |
熱輻射零點偏移 | ±10W/㎡ |
溫度變化零點偏移 | ±3W/㎡ |
非線性 | ±1% |
不穩定性 | ±1% |
指向性響應 | ±18W/㎡ |
光譜誤差 | ±3% |
溫度響應 (-10～40℃) | 3% |
傾斜誤差 | ±1% |
光譜響應 | 280～3000nm |
靈敏度 | 7～14uV/W.m-2 |
內阻 | ≤800Ω |
穩定性 | ±2%（一年內靈敏度變化率） |
余弦 | ≤±5% （晴天太陽高度為30°時對理想值的偏差） |
工作溫度 | -40～85℃ |
工作濕度 | 5～90%RH |
數據存儲 | 不少于50萬條 |
功耗 | 1.75W |
電池容量 | 12000maH，續航≥50h，帶電量顯示功能 |
總重量 | ≤5kg |
布設時間 | 1人，不大于2分鐘完成布設 |

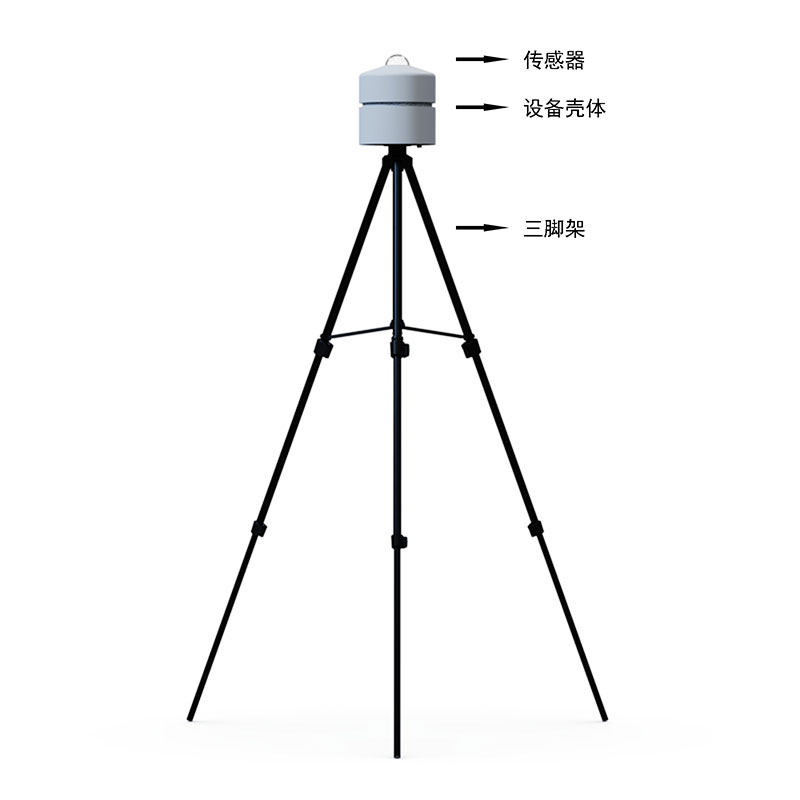

四、太陽輻射記錄儀產品結構圖

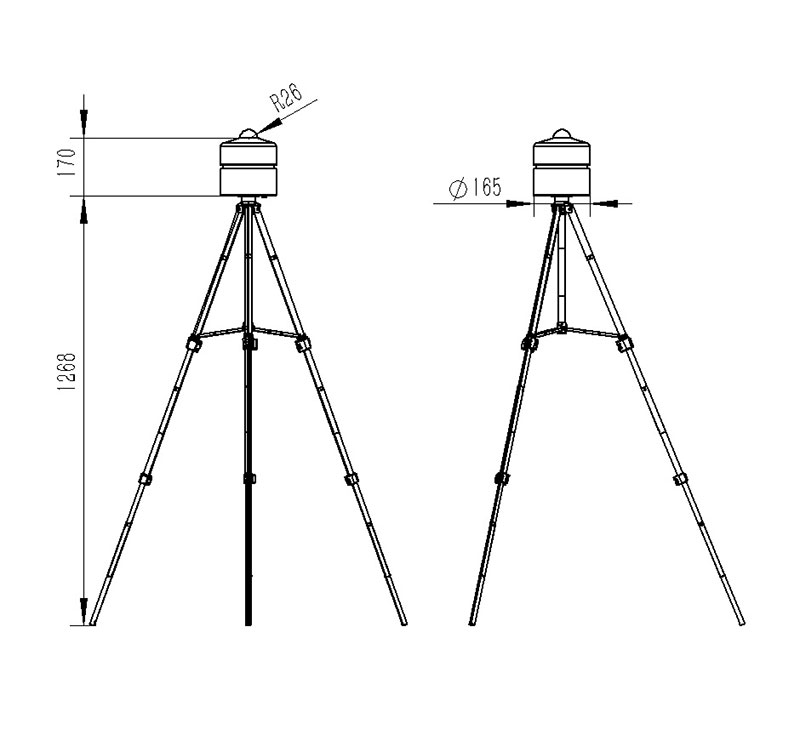

五、太陽輻射記錄儀產品尺寸圖
六、太陽輻射記錄儀上位機軟件介紹
1.PC單機版數據接收、存儲、查看、分析軟件
2.支持串口數據接收、處理、展示
3.支持json字符串、modbus485等通信方式
4.可自設置存儲時間，modbus485采集模式下可自設置采集時間
5.支持自助增加、刪除、修改監測參數的協議、名稱、圖標等
6.支持數據后處理功能
7.支持外置運行javascript腳本
七、太陽輻射記錄儀安卓APP介紹
1.安卓單機版數據接收、存儲、查看、分析軟件
2.支持藍牙數據接收
3.手機休眠后軟件后臺接收、處理
4.json數據自動添加設備，modbus設備支持掃碼添加設備
5.支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。
6.支持數據后處理功能
7.支持外置運行javascript腳本
八、太陽輻射記錄儀云平臺介紹
1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2.支持多帳號、多設備登錄
3.支持實時數據展示與歷史數據展示儀表板
4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5.支持短信報警及閾值設置
6.支持地圖顯示、查看設備信息。
7.支持數據曲線分析
8.支持數據導出表格形式
9.支持數據轉發，HJ-212協議，TCP轉發，http協議等。
10.支持數據后處理功能
11.支持外置運行javascript腳本
